《石墨烯產業發展白皮書》正式發布

1 石墨烯產業發展概述

石墨烯(Graphene)是一種由碳原子構成的單層片狀結構的新材料，是一種由碳原子以sp2雜化軌道組成六角型呈蜂巢晶格的平面薄膜，只有一個碳原子厚度的二維材料。石墨烯是碳的多種形態中的基本結構，碳的其他形態為石墨、金剛石、碳納米管、富勒烯。

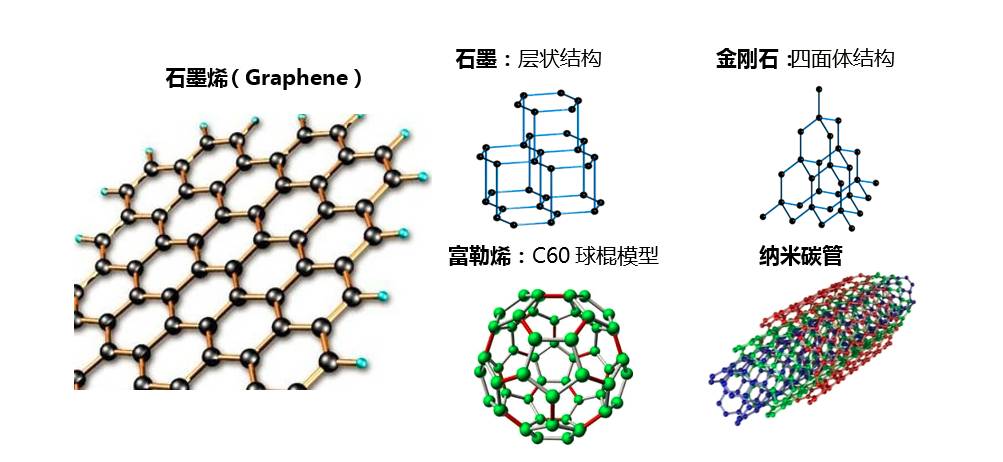

圖1石墨的幾種形態

2004年英國曼徹斯特大學的安德烈B海姆教授和康斯坦丁B諾沃肖洛夫教授，在實驗室成功從石墨片中剝離出了石墨烯，證明了石墨烯可以單獨存在，并在2010年榮獲諾貝爾物理學獎，從此石墨烯走入大眾的視野，在全球范圍里掀起了石墨烯制備和應用的研究熱潮。

石墨烯堪稱超級的物理特性主要包括：

圖2 石墨烯的特性

石墨烯的制備方法主要分為“自上而下”和“自下而上”兩類方法。“自上而下”法是通過剝離石墨材料來制備石墨烯層，如微機械剝離法、氧化石墨還原法、碳納米管軸向切割法、液相分離法;而“自下而上”法是通過碳原子的重新排列來合成石墨烯，如化學氣相沉積法(CVD)、外延生長法、有機合成法等。

表1石墨烯主要制備方法的比較

2 全球石墨烯產業發展現狀

2.1全球市場概況及預測

全球石墨烯市場可以分為兩大類：即氧化石墨烯(GO)、石墨烯納米片(GNP)和其他。其他類型的石墨烯包括碳化硅石墨烯、還原氧化石墨烯(rGO)等，每一種類型都有不同的特點和用途。其中，氧化石墨烯在全球市場中份額最高，緊接著是石墨烯納米片。

圖3 全球石墨烯市場規模按類型分

(其中內環為2015年，外環為2020年)

氧化石墨烯是石墨烯的一種氧化形式，以粉末形式存在。當沉積在任意基板之后，氧化石墨烯可以轉換為導體，從而可以制作導電膜、傳感傳感器、柔性電子設備和觸屏等。低廉的成本和制作簡單的特點使得氧化石墨烯是一種更受矚目的石墨烯類型，氧化石墨烯的很多物理特性(例如拉伸強度、高彈性、良好的導電性等)使得其在很多領域都有很重要的應用，如醫藥、生物傳感器、疾病檢測、高分子材料、電池中的電子材料和納米濾膜等。

和其他石墨烯類型相比，氧化石墨烯因為生產價格低廉因而在全球石墨烯市場中成長最快。隨著對環保、穩定、無毒和柔性碳材料的需求的增長，石墨烯制造商在研發領域的投入也增加，以期能夠生產出符合需求的石墨烯。

2014年和2015年，全球石墨烯市場規模估計分別為290萬美元、336萬美元。石墨烯正處于大規模產業化前夕，預計到2020年市場規模可以達到3.85億美元。石墨烯將在散熱材料，高性能計算系統(晶體管材料)，透明顯示材料，超級電容器，鋰電，傳感器，結構材料等領域取得實際突破。到2025年，石墨烯市場規模將達到21.03億美元。屆時，超級電容器、結構材料、透明顯示材料、高性能計算材料將釋放更大的市場空間。

圖4 全球石墨烯市場規模預測(百萬美元)

2.2 全球石墨烯產業重點區域發展概況

① 英國

英國是石墨烯的“誕生地”，但是相關研發和產業化卻落后于中國、韓國、日本和新加坡等亞洲一些國家。

為改變這種局面，近幾年，英國政府投入巨資加速石墨烯的研發。2011年，英國政府宣布投入5000萬英鎊(1英鎊約合1.52美元)支持石墨烯研究，包括建立總投資達6100萬英鎊的國家石墨烯研究院;2012年12月，英國政府增撥2150萬英鎊用以資助石墨烯材料應用領域的研究;2013年英國政 府聯合歐洲研究與發展基金會共同出資6100萬英鎊在曼徹斯特大學成立國家石墨烯研究院，由兩位諾貝爾獎得主領銜，該研究院預計于2015年初建成。 2014年，英國政府聯合馬斯達爾公司宣布繼續投資6000萬英鎊在曼徹斯特大學成立石墨烯工程創新中心，作為國家石墨烯研究院的補充，加速石墨烯的應用 研究和開發，維持英國在石墨烯及其他二維材料方面的世界領先地位。英國財政大臣奧斯本稱，英國政府將“致力于確保讓英國的發現在英國做出名堂來”。

不僅如此，英國還涌現了眾多致力于石墨烯生產和應用的公司，比如英國著名的體育用品海德公司已于2013年起推出了添加石墨烯的網球拍，諾瓦克B德約科維奇等眾多網球明星都在使用這款球拍。

② 美國

美國作為科技強國，研發實力強，對石墨烯的研究投入開始較早，投入力度也相對較大。美國國防部高級研究計劃署2008年7月就發布了總投資2200萬美元的碳電子射頻應用項目，旨在開發超高速和超低能量應用的石墨烯基射頻電路。2006年-2011年間，美國國家自然科學基金關于石墨烯的資助項目有 200項左右，涵蓋了石墨烯研究和應用的各個領域。2014年，國家自然科學基金投入1800萬美元、美國空軍科研辦公室投入1000萬美元對石墨烯及相關的二維材料開展基礎研究。

美國良好的創業環境也促使了眾多小型石墨烯企業的誕生，產業化和應用進程相對較快。美國具有眾多研發實力強 勁的大型企業，如國際商業機器公司(IBM)、英特爾、波音等投入大量的科研力量進行石墨烯的研發。2012年，美國IBM公司成功研制出首款由石墨烯圓 片制成的集成電路，使石墨烯特殊的電學性能彰顯出應用前景，預示著未來可用石墨烯圓片來替代硅晶片。2014年10月，IBM研究人員發現石墨烯材料能大幅降低藍光LED成本，而這種技術有機會催生高頻晶體管、光探測器、生物傳感器以及其他“后硅時代”組件，為此，該公司計劃未來5年內投入30億美元研究下一代芯片技術。

③ 歐盟

歐盟近年來對石墨烯的研發也投入較大。截至2011年，歐盟總共投入了約1.5億歐元推動石墨烯的相關研發。歐盟現有50余家公司在開展石墨烯的研發、產業化以及應用的推進。除了政府推動的學術研究，許多工業巨頭，如巴斯夫及拜耳公司等，也投入了相當的人力和財力加強對石墨烯相關應用的研發。

2013年1月，歐盟委員會更是將石墨烯列為“未來新興技術旗艦項目”之一，計劃10年內提供10億歐元資助，將石墨烯研究提升至戰略高度，旨在把石墨 烯和其他二維材料從實驗室推向社會，促進產業革命和經濟增長，創造就業機會。該項目由瑞典查爾姆斯理工大學牽頭、歐盟15個成員國的100多個研發團隊組 成，其中包括4名諾貝爾獎得主。

目前，在歐盟“第七框架計劃(FP7)”下的過渡階段(2013年10月1日至2016年3月31日)已經完美收官。這8項研究成果分別是：石墨烯神經元研究、石墨烯壓力傳感器、無摩擦石墨烯、石墨烯皮劃艇、攪拌法生產石墨烯、石墨烯柔性顯示屏、石墨烯光纖、石墨烯可充電電池。

作為歐盟的重要成員國，德國于2010年啟動了石墨烯優先研究計劃，包括38個研究項目，前3年預算經 費為1060萬歐元;德國聯邦教研部也于當年投入了700萬歐元資助相關研究，旨在加深對石墨烯性能的理解和操控，為新型石墨烯基電子產品奠定基礎。 2012年10月，德國慕尼黑工業大學的科學家成功制成石墨烯光電探測器，石墨烯制成的光電探測器能非?？焖俚靥幚砗鸵龑Ч怆娦盘?。

④ 韓國

韓國石墨烯相關研究與產業發展迅猛，這不但得益于韓國政府近年來不間斷的支持，也得益于本國大型公司的巨大投入。韓國原知識經濟部預計2012至 2018年間向石墨烯領域提供總額為2.5億美元的資助，其中1.24億美元用于石墨烯技術研發，1.26億美元用于石墨烯商業化應用研究。2013年， 韓國產業通商資源部宣布整合韓國國內研究機構與企業力量推進石墨烯商業化發展，包括韓國科學技術院在內的41家研究機構將與6家企業形成石墨烯聯盟，合作攻關，政府將在未來6年投入4230萬美元，希望打造每年153億美元的市場，形成25家全球領先企業。韓國注重保護和申請石墨烯專利，專利量居全球第 三，僅次于美國和中國，遠高于歐洲其他國家。

產業企業層面，韓國三星投入了巨大研發力量，保證了其在石墨烯應用于柔性顯示、觸摸屏以及 芯片等領域的國際領先地位，在2011年研發出40英寸的石墨烯觸摸屏面板。2014年，三星先進技術研究院與韓國成均館大學聯合宣布合成了一種能在更大 尺度內保持導電性的石墨烯晶體，是一種可以用在柔性顯示屏和可穿戴設備上的屏幕顯示技術。韓國科學家也于去年11月宣布發明最新的石墨烯超級手機電池，可存儲與傳統電池等量的電量，但充電時間只需16秒。

⑤ 日本

日本作為碳材料產業最發達的國家之一，從2007年起就對石墨烯的開發進行資助。例如：日本科學技術振興機構2007年就對石墨烯材料和器件的技術開發 項目進行資助;經濟產業省2011年實施的“低碳社會實現之超輕、高輕度創新融合材料”項目，重點支持了碳納米管和石墨烯的批量合成技術。

除了日本政府的相關投入外，日本眾多企業，如日立、索尼、東芝等投入了大量資金和人力從事石墨烯的基礎研究以及應用開發，并取得了顯著進展。日本索尼公司2012年就研發出了可以生成長度達120米的石墨烯的透明薄膜化學氣相生長技術。

3 中國石墨烯行業市場分析

3.1 行業發展概況

我國在石墨烯領域的研究起步與發達國家相比較晚，但在近些年的努力下， 文獻發表量和專利數量都已經位居全球首位，在石墨烯研究領域正和發達國家一樣處于起跑階段。2015年5月，國家金融信息中心指數研究院發布了全球首個石墨烯指數指數評價結果顯示，我國全球石墨烯產業綜合發展實力位列全球第3位(前2位分別為美國和日本)。

從宏觀政策看，我國石墨烯的發展得到了國家和各級地方政府的大力扶持，國內石墨烯產業制備技術和應用技術均取得了長足發。國家在“十二五”規劃中間明確將新材料列為重要的戰略新興產業;國家自然科學基金委員會已經陸續撥款超過 3 億元資助石墨烯相關項目;國家引導石墨烯產業成立了中國石墨烯產業技術創新戰略聯盟，聯盟成員已達 53 家， 6 位聯盟常務理事單位分別對石墨烯技術路線、標準戰略、專利布局、國際合作和產業促進進行支持和合理引導。

鑒于石墨烯的未來廣闊的應用前景，民間資本紛紛介入石墨烯產業鏈。在產業園和創業基金等的積極引導下， 一些創業者以技術為資本成立公司，一些上市公司以資金為優勢介入石墨烯領域。上市公司通過引進石墨烯技術、與科研機構簽訂合作協議、設立產業技術投資基金或從戰略角度構建產業鏈等方式參與石墨烯研發生產。目前部分石墨烯公司具備生產石墨烯粉體、漿液、導熱膜、 功能涂料、 導電油墨和觸控屏的能力，但在產品質量提升和下游市場開發方面仍存在巨大的提升空間，國內石墨烯產業尚未形成完整的、成熟的產業鏈。

總的來看，2014 年，我國的石墨烯市場規模約為 150 萬美元。隨著石墨烯量產的解決和石墨烯下游的拓展，2015年中國石墨烯產業市場規模達到1630萬美元，預計 2020 年其市場規模將達到2億美元，并成為全球最大的石墨烯消費國家。

圖5 中國石墨烯市場規模(百萬美元)及預測

隨著整個石墨烯產業技術的不斷發展及下游應用的成熟，雖然還未出現具有“顛覆性”的應用方向，但是在一些相對成熟的領域的應用已經越來越明朗，如復合材料、防腐涂料、顯示產業等領域都有著非常不錯的發展勢頭。

3.2 石墨烯產業波特五力模型分析

圖6 波特五力模型

波特五力分析對于企業是否進入或者退出這個市場有一定指導意義。該分析模型從五個方面來討論了石墨烯市場，即供應商的議價能力,購買者的議價能力，潛在進入者的威脅，替代品的威脅，以來自目前在同一行業的公司間的競爭。

① 潛在進入者的威脅

新進入者的威脅指的是行業的新競爭對手對目前已經有的企業所產生的威脅。石墨烯行業屬于典型的技術密集型行業。行業潛在進入者將面臨較高的行業技術壁壘，主要是宏量制備技術壁壘和應用技術壁壘。

石墨烯制備技術主要包括化學氣相沉積法、氧化還原法、微機械剝離法和外延生長法等。在生產過程中，不同的制備技術存在不同程度的技術劣勢，如采用 CVD法生長石墨烯薄膜，生長和轉移過程中的污染、破損問題都回帶來缺陷和成品率的下降?？朔苽浼夹g的劣勢并規?；a出品質一致的石墨烯產品需要借助于強大的研究團隊，并經過長期的技術、經驗積累。

從另外一個角度看，高質量的石墨烯高質量的石墨烯產品需要高投入和長時間，但是一些方面的應用并不要求石墨烯的質量非常高，這就為很多新的企業進入該市場創造了條件。針對這一現象，許多企業在繼續進行研發投資的同時，也在進行投資生產有效的且低價的石墨烯產品。此外，在石墨烯生產設施安裝的過程中，工廠的位置和地域覆蓋范圍也是需要考量的因素。

因此，對于新進入該行業的企業來說，要想處理好上面提到的所有因素并不容易。潛在進入者的威脅對石墨烯市場的影響整體還比較溫和。

② 購買者議價能力

買家的議價能力指的是買家可以施加給制造商的壓力。就石墨烯而言，買家的議價能力能力還比較溫和，這是由于石墨烯市場是一個分散市場，有很多規模不等的企業和買家。此外，石墨烯產品的在很多方面都有應用，使得進入的企業越來越多，購買者可以根據自己的需求來選擇賣家。

③ 替代品的威脅

替代品的威脅指的是可替代產品替換目前市場上產品的可能性。石墨烯是一種無毒、環境友好的材料，可以取代硅材料和其他現有材料。然而，目前市面上并沒有合適的可替代石墨烯的材料，因此對于石墨烯材料市場的增長并沒有構成影響。因此，就石墨烯市場而言，替代品的威脅非常小。

④ 供應商議價能力

供應商議價能力指的是供應商可以對石墨烯制造商施加的壓力。石墨烯在全球市場中都有分散的供應商。然而，根據石墨烯價格和類型的不同，每一位供應商都會有不同的石墨烯應用。這就為購買者選擇供應商的時候提供了多種選擇。石墨烯可以根據行業不同而有不同應用，這也導致了供應商的分散，減少了制造商的議價能力。公司的品牌價值和石墨烯產品的質量在建立長期的買家—供應商關系方面也有著非常重要的作用。不僅如此，石墨烯研發公司和供應商之間也有很強的合作關系，從而使得石墨烯市場中供應商的議價能力比較溫和。

⑤ 行業內部競爭

由于石墨烯市場中不斷有新競爭者的加入，新老公司的存在使得全球的石墨烯市場競爭非常激烈。由于全球具有大量的供應商和購買者，使得該市場是一個分散的、無組織的市場。同時，企業之間關于石墨烯應用的專利之爭也會進一步加劇這種競爭。一些主要的企業，例如Haydale Graphene Industries Plc(英國)、GrapheneNanoChem Plc(馬來西亞)、CVD Equipment Corporation(美國)已經采取了很多措施，例如和其他公司或者研究部門進行合作。他們的這些措施主要是為了開發高質量低成本的石墨烯材料。在未來的一段時間，這種激烈競爭還會繼續存在。

4 中國石墨烯行業重點企業概況

國外大多由大型企業來主導石墨烯產業，如巴斯夫、三星、陶氏化學等企業都已經在石墨烯領域進行了布局。國內除了眾多A股上市公司介入石墨烯業務外，目前我國石墨烯行業主要以小型、初創型企業為主。此外，隨著各地方政府對于石墨烯產業的推動，國內石墨烯相關企業已經突破300家，并形成了一些石墨烯產業聚集區域，主要包括常州、無錫、寧波、青島、深圳、成都、德陽等地區。

表2 中國石墨烯行業重點企業

總之，中國和世界能夠同步的科學技術不多，而石墨烯是我們有望走在前面的一個新產業，因此值得投入和推廣這一產業。我國石墨烯產業發展在環境和制度的建立方面已經小有成就，研發應用的推進還在穩步繼續。近兩年石墨烯得到越來越多的關注，也吸引了很多投資，面對資本市場的熱捧，石墨烯產業的發展還是要去粗取精，企業和科研機構需要沉下心來搞研發，按部就班搞生產，待到應用技術成熟之時就是石墨烯產業崛起之時。
